斗式提升機由運行部分(料斗與牽引膠帶帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼,驅動裝置，逆止制動裝置等組成，適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

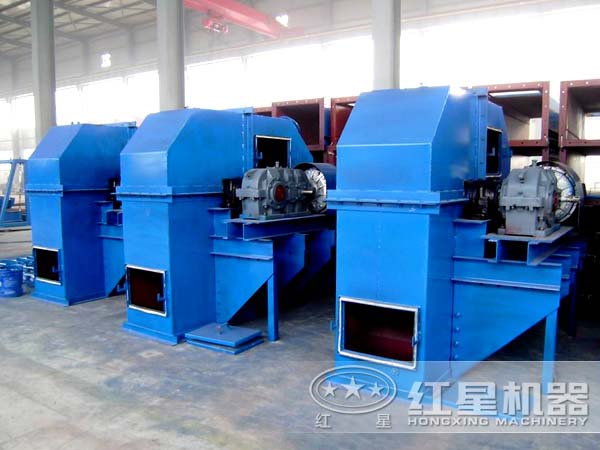

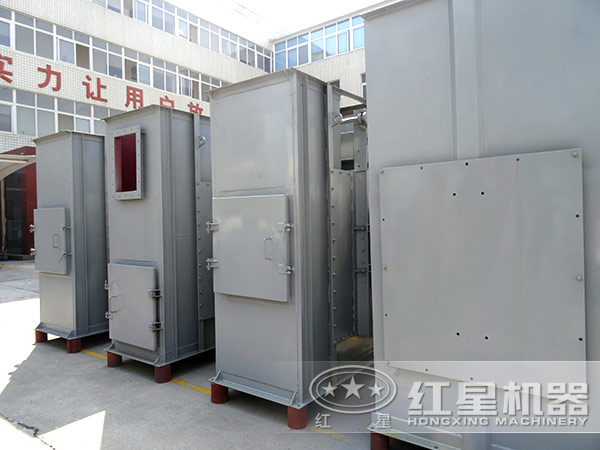

圖片實拍

工作原理

料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。

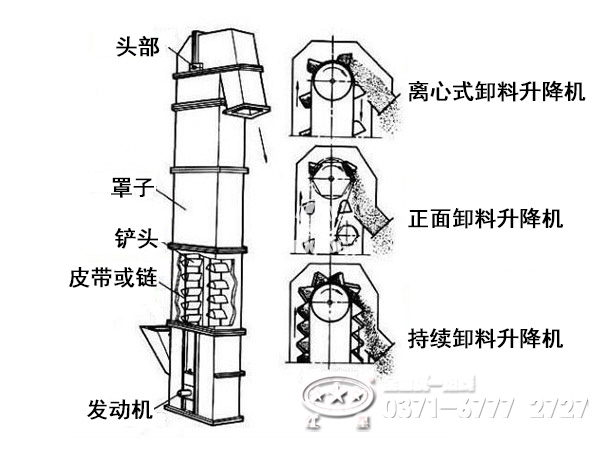

斗式提升機內部結構

性能優勢

磨損少、使用性能好

本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。斗式提升機驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象,因此無效功率少。

運行可靠、使用壽命長

斗式提升機運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度。提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。

提升范圍廣、環境污染少

河南紅星斗式提升機提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。

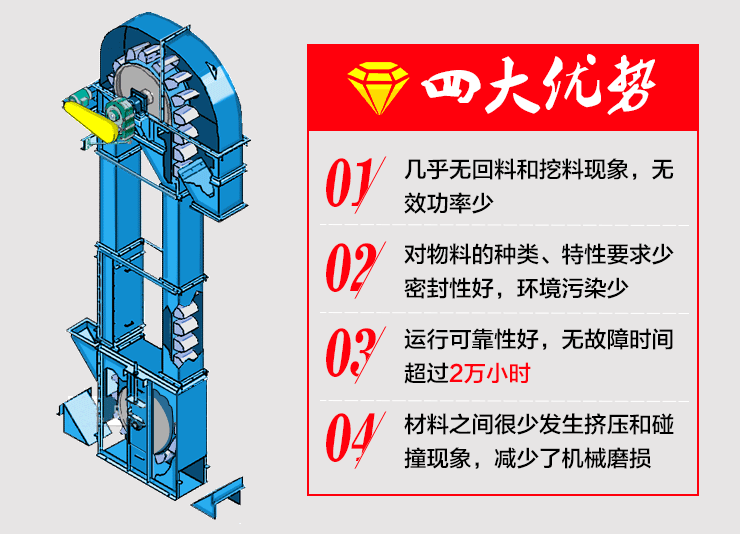

斗式提升機性能優勢

使用與維護

1.本機在工作過程中應有固定人員看管?？垂苋藛T必須具有一般技術常識及對本機性能熟悉者。

2.斗式提升機的使用（所輸送物料的特性、工作條件、輸送量等）應嚴格遵守本說明書的一切規定。

3.使用單位對本機應制訂《設備維護、檢修安全操作規程》交看管人員遵守。看管人員必須有交接班制度，認真檢查提升機各部工作情況。

4.應有固定的給料裝置向機內均勻給料。給料裝置的給料能力應在本說明書“提升機主要技術規范”所列的輸送量范圍內，不得給料過多而使下部區段被輸送物料阻塞。

5.斗式提升機在工作時，所有門必須完全關閉。在上、下部區段及經常打開的檢視門處應安設適當?shù)恼彰髟O備。工作過程中發生故障，必須立即停止運轉，消除故障。如有不宜立即消除的缺陷，但對工作又無過大的影響，應作記載待檢修時消除。

6.看管人員應經常檢查各部分的工作情況，且一定要禁止在運轉時對本機的運動部分進行清掃和修理。 下部區段的螺旋拉緊裝置應調整適宜，保持膠帶具有正常工作的張力。看管人員應經常觀察料斗膠帶的工作情況，損壞的料斗應拆除。

7.看管人員看管斗式提升機主要在于觀察其工作狀態、清掃、潤滑以及檢查調整等零星工作。

8.本機必須在空載下起動，卸料完畢后停車。

9.提升機除在使用過程中保持正常潤滑（潤滑部位、方法、周期及材料等列于表1）及拆換損壞的零件外，檢修時必須消除在使用中記載的缺陷，拆除損廢零部件及更換潤滑油。使用單位可根據提升機工作條件制定檢修周期。

技術參數
