眾所周知，天然沙是一種區(qū)域性的材料，且受資源和運(yùn)輸條件的限制，但是機(jī)制砂就不一樣了，它可以就地取材利用本地的原材料通過制砂設(shè)備進(jìn)行人工機(jī)制砂的制造，也正因此如此，它被國家大力推廣，成為當(dāng)下建設(shè)工程的主力砂源，那么機(jī)制砂用什么設(shè)備效果好？機(jī)制砂可以用于混凝土嗎？有哪些常見問題？

機(jī)制砂案例生產(chǎn)現(xiàn)場

一、機(jī)制砂用什么設(shè)備效果好？

人工機(jī)制砂作業(yè)使用制沙機(jī)就可以實(shí)現(xiàn)，但要說是在混凝土中應(yīng)用，對出料要求嚴(yán)格、制砂整形效果好，使用HVI制沙機(jī)就再合適不過了，本段就來為您詳細(xì)介紹這款制砂設(shè)備及其在生產(chǎn)線中的應(yīng)用。

①HVI制砂機(jī)-處理量為50~585t/h

該機(jī)進(jìn)料＜55mm，循環(huán)3次可破碎成20目的成品；采用油電兩用的方式；液壓蓋可打開，方便檢修、查看；采用全新設(shè)計的組合式拋料頭，運(yùn)行過程中出現(xiàn)磨損情況，只需更換磨損部分；制砂整形效果好于同等設(shè)備。

制沙整形效果好的HVI制沙設(shè)備

②HVI應(yīng)用案例-時產(chǎn)200T河卵石制砂生產(chǎn)線

河卵石制沙生產(chǎn)視頻

二、機(jī)制砂可以用于混凝土嗎？有哪些常見問題？

只要是符合規(guī)定的機(jī)制砂，技術(shù)指標(biāo)過關(guān)，就可以用在混凝土中，這是由機(jī)制砂本身的特點(diǎn)所決定。但是在真正應(yīng)用中，還是存在很多問題，下文就來為您詳細(xì)分析機(jī)制砂混凝土的常見問題及其應(yīng)對措施。

問題一、機(jī)制砂混凝土配比設(shè)計的一般原則是什么？

答：①“三低原則”

低水泥用量、低用水量、低收縮性能。

②用聚羧酸系外加劑

聚羧酸外加劑優(yōu)點(diǎn)：高減水率、高保塌性、較好的工作性能、減少自收縮、無沉淀、環(huán)保。

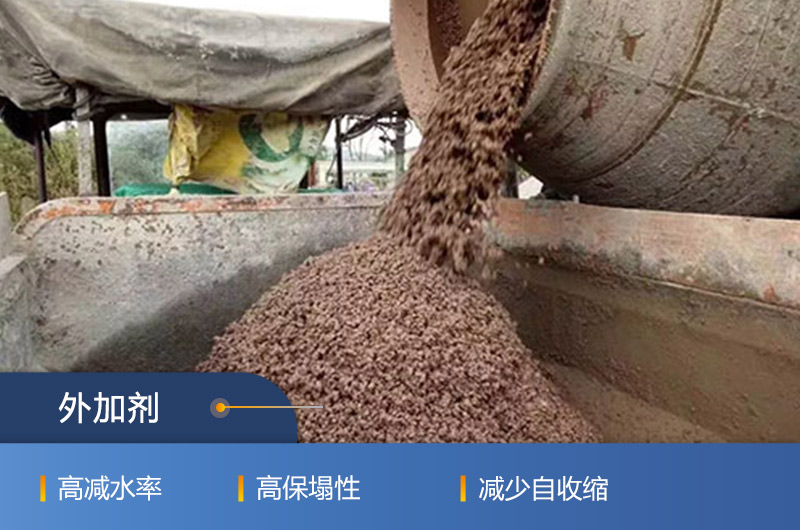

混凝土用聚羧酸系外加劑的優(yōu)勢羅列

問題二、什么樣的機(jī)制砂級配區(qū)間和細(xì)度模數(shù)配制混凝土合適？

答：Ⅰ區(qū)的砂級配較粗,保水能力差,宜配制富混凝土和低流動性混凝土；Ⅱ區(qū)的砂為中砂級配,配制普通混凝土較適宜；Ⅲ區(qū)的砂級配較細(xì),用它配制混合料粘性稍大、保水較好,但混凝土干縮性較大、表面易產(chǎn)生細(xì)微裂縫。

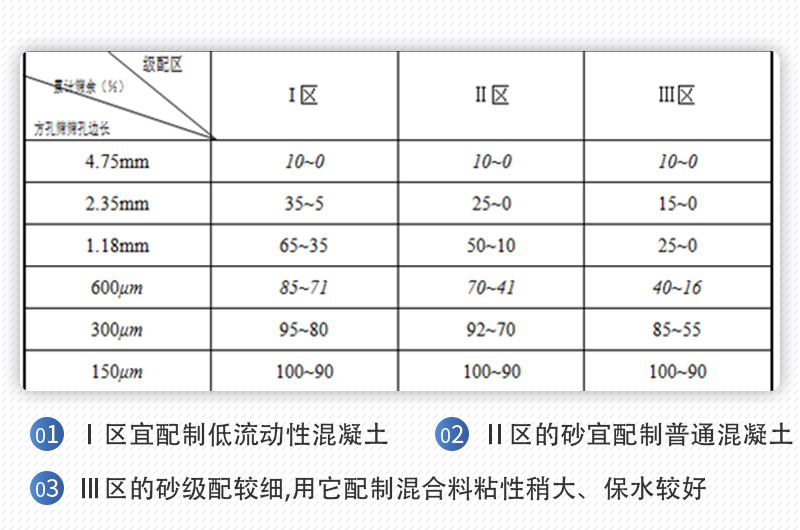

機(jī)制砂級配區(qū)間表

使用人工砂拌制混凝土，既能改善混凝土的工作性，又可以降低生產(chǎn)成本，提高企業(yè)的經(jīng)營效益，同時又解決了環(huán)境污染問題，提高了資源利用率，形成綜合效益。

問題三：如何控制機(jī)制沙混凝土的早期開裂和收縮？

答：人工砂混凝土的抗裂性能與MB值關(guān)系較大，當(dāng)MB值在0.6-1.8范圍內(nèi)時，混凝土單位面積的總開裂面積和24小時收縮率隨MB值增大而增大。

研究表明，混凝土人工砂澆筑后24小時到92小時這段時間的收縮率較大，主要原因是石粉縮短了水泥水化的誘導(dǎo)期。

實(shí)際工程中，在滿足施工要求的前提下，盡量減小粗骨料的堆積空隙率，使孔隙率小于42%，盡可能控制較小的塌落度。

問題四：混凝土用機(jī)制砂砂率是多少？

答：砂率的大小對混凝土的和易影響很大，在泵送混凝土中，砂率一般為38%到41%，但對于非泵送的混凝土，砂率只需33%至37%，砂率不可過大，也不能過小，否則對強(qiáng)度都有影響。

加工生產(chǎn)的砂可以自用，也可以銷往混凝土攪拌站使用，了解混凝土用機(jī)制砂的常見問題及應(yīng)對措施可降低因不符合要求而被退回的幾率，如果您對混凝土用砂要求還有其它疑問，可以免費(fèi)咨詢人工客服，獲取更多相關(guān)資訊。
