雷蒙磨是一種廣泛應用與礦山，水泥廠，化工廠的磨粉設備，是非金屬礦物深加工的重要設備之一。因雷蒙磨性能穩定、適應性強、性價比高，自引進我國20多年來，已被普及應用于非金屬礦物的加工。

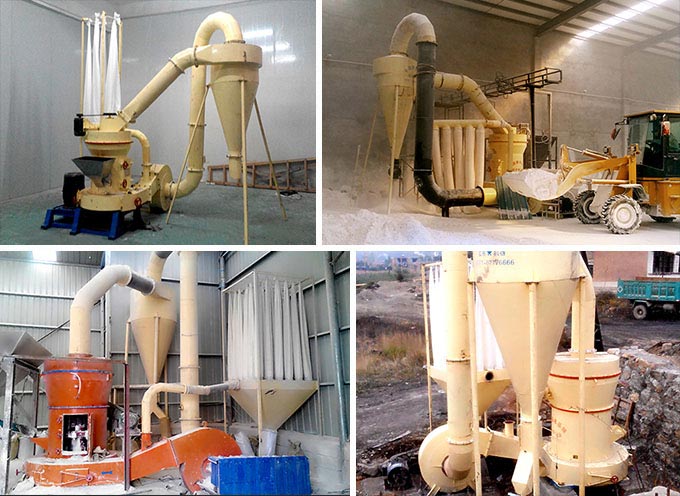

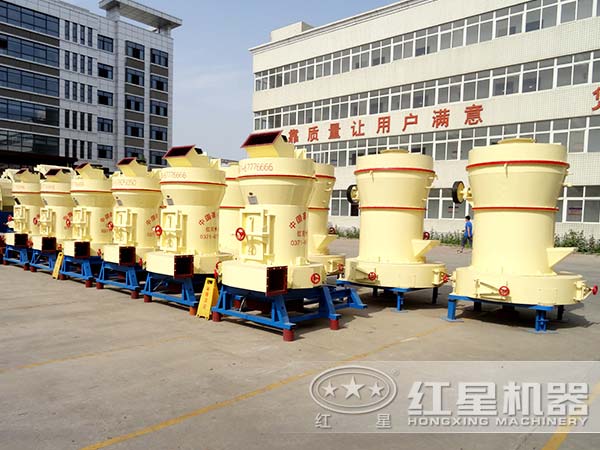

磨粉設備圖片展示

磨粉設備工作原理

工作時，將需要粉碎的物料從機罩殼側面的進料斗加入機內，依靠懸掛在主機梅花架上的磨輥裝置，繞著垂直軸線公轉，同時本身自轉，由于旋轉時離心力的作用，磨輥向外擺動，緊壓于磨環，使鏟刀鏟起物料送到磨輥與磨環之間，因磨輥的滾動碾壓而達到粉碎物料的目的。

注：產量根據不同物料、進料粒度等因素磨粉設備，磨粉設備結果將有所不同。

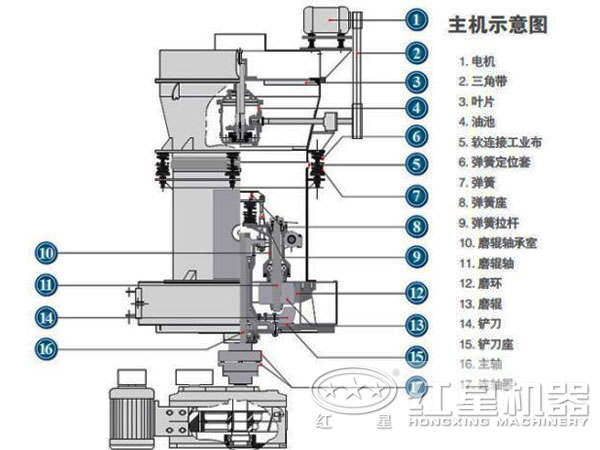

磨粉設備內部結構

磨粉設備性能優勢

工藝簡單、獨立性強

高強磨采用立體結構，占地面積小，成套性強，從塊料到成品粉子獨立自成一個生產體系。

細度均勻、維修方便

成品粉子細度均勻，通篩率99%，這是其它磨粉設備難以具備的。電氣系統采用集中控制，磨粉車間基本可實現無人作業，并且維修方便。

耐磨性能高、運行可靠

重要部件均采用優質鋼材，耐磨件均采用高性能耐磨材料，整機耐磨性能高，傳動裝置采用密閉齒輪箱和帶輪，傳動平穩，運行可靠。

磨粉設備性能優勢

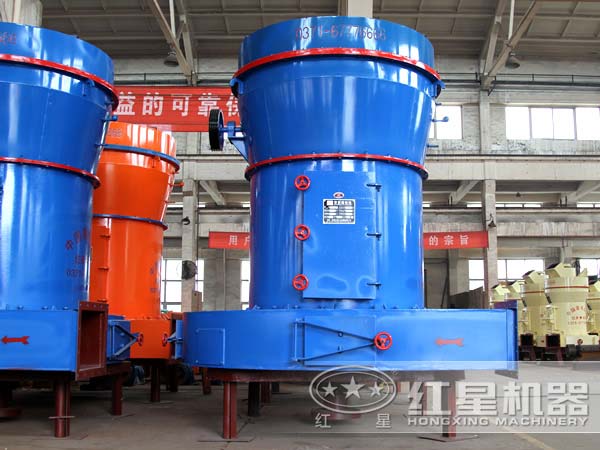

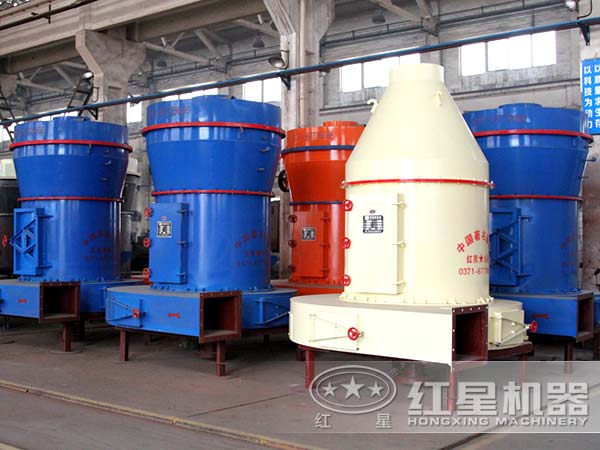

紅星磨粉設備改進

我廠根據多年來所掌握的超細粉體設備加工技術，對老版磨粉設備進行了全面徹底的技術革新。具體對改進措施如下：

1、對主機傳統方式進行了改進，對主軸和梅花架進行了有利于穩定的結構改造，使其運行平穩。

2、將分析機傳統部分由腔內拖式，改為腔外垂吊傳動腔內旋轉兩隔離，從而增強了其工作的穩定性、耐用性。

3、在粉碎區部，使待研磨物料始終聚集在研磨粉碎區內進行有效加工，提高了研磨效率，我們還對磨輥結構進行了更新，使磨輥輪和磨輥軸可以互補運轉，并能在更大的研磨力和更高的運轉速度下工作。

4、在通風部分，將風箱和風道均由原水平底改為向中心傾斜30度，形成斗狀，確保風箱、風道始終暢通無堵塞，從而風量始終保持所需，主機磨粉處于高運轉狀態中。

5、在整個系統設計上，由傳統的二級收集改為四級收集。一二級收集用循環負壓鎖閉式收集，無粉塵溢出，三四級收集采用可控溢出干濕串聯收集，杜絕粉塵溢出。整個系統在收集到超細粉的同時，杜絕或減少了對周圍環境的污染。

技術參數
